ピコ秒パルスを出力することが出来る半導体レーザー用電源とレーザーヘッドです。
・電源１台でレーザーヘッド２台を同時駆動できます。
・内部APC制御、外部APC制御に対応しています。
・レーザーダイオード温度制御機能を搭載しています。
・GPIB I/Fを搭載、アダプターによりUSB2.0も接続可能です。
|
|
  |
|
|

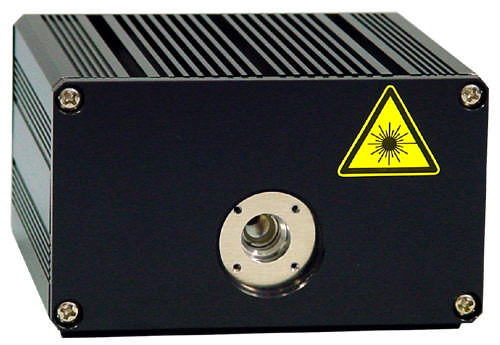

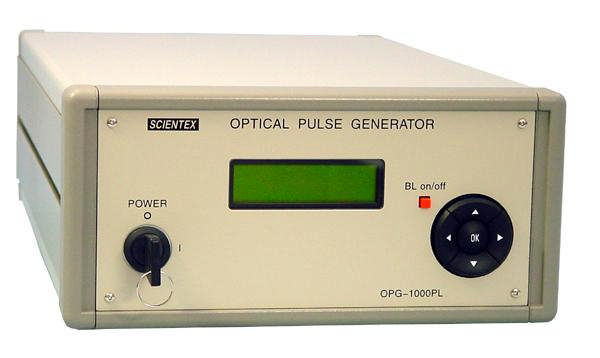

OPG-1000PL 電源とレーザーヘッド |
|
|
|
|
|
|
|
|
〜用途〜
|
|
|
１．蛍光寿命測定励起電源 |
|
|
２．光素子の光パルス応答試験 |
|
|
３．光化学反応、分光分析 |
|
|
４．ファイバー性能評価 |
|
|
|
|
|
項 目
|
内 容
|
| 繰り返し周波数 |
外部トリガ |
単発〜200MHｚ |
| 周波数精度 |
外部信号に依存 |
外部トリガ仕様
（単発〜200MHｚ） |
極性/振幅 |
TTL/PECL/ECL 正極性 50Ω
（出荷時設定） |
| パルス幅 |
2ns 以上 |
| アナログ変調モードの場合 |
10KHｚ〜1GHｚ 正弦波 |
| ジッタ |
±10ps 以下 |
| インターフェース |
GP-IB |
| 動作周囲温度 |
0〜+40℃ |
| 保存周囲温度 |
-10〜+50℃ |
| 動作・保存周囲湿度 |
70％以下（結露しないこと） |
| 電源 |
AC100〜230V 50/60Hz |
| 消費電力 |
50VA 最大 |
| 外形寸法 |
本体 |
210（W）ｘ350（D）ｘ105（H）mm |
| ヘッド |
105（W）ｘ103（D）ｘ60.5（H）mm |
| 重量 |
本体 |
約3.1ｋｇ |
| ヘッド |
約0.63ｋｇ |
| 付属品 |
本体−ヘッド接続ケーブル（3m） |
|
|
|
|
|
|
|
|
|
|
|
|
対応可能光源ヘッド仕様 |
|
| |
| 型番 |
波長
（nm） |
波長公差
（nm） |
スペクトル
半値幅
（nm） |
ピーク出力
（mW）
typ. |
出力
安定度
（%/℃） |
パルス幅
（ps） |
| max. |
typ. |
| OPG-1000PL-375 |
375 |
＜±10 |
＜10 |
300 |
＜1.5 |
70 |
50 |
| OPG-1000PL-405 |
405 |
＜±10 |
＜10 |
400 |
＜1.5 |
70 |
50 |
| OPG-1000PL-405P |
405 |
＜±10 |
＜10 |
500 |
＜1.5 |
80 |
60 |
| OPG-1000PL-440 |
445 |
＜±10 |
＜10 |
200 |
＜1.5 |
80 |
60 |
| OPG-1000PL-473 |
473 |
＜±10 |
＜10 |
200 |
＜1.5 |
80 |
60 |
| OPG-1000PL-635 |
635 |
＜±10 |
＜5 |
70 |
＜1 |
80 |
50 |
| OPG-1000PL-639 |
639 |
＜±10 |
＜5 |
300 |
＜1 |
80 |
60 |
| OPG-1000PL-655 |
655 |
＜±10 |
＜5 |
70 |
＜1 |
80 |
50 |
| OPG-1000PL-670 |
670 |
＜±10 |
＜5 |
70 |
＜1 |
80 |
50 |
| OPG-1000PL-685 |
685 |
＜±10 |
＜5 |
70 |
＜1 |
80 |
50 |
| OPG-1000PL-780 |
780 |
＜±10 |
＜5 |
200 |
＜1 |
80 |
60 |
| OPG-1000PL-850 |
850 |
＜±10 |
＜10 |
300 |
＜1 |
60 |
40 |
| OPG-1000PL-1300 |
1300 |
＜±30 |
＜5 |
20 |
＜1 |
60 |
50 |
| OPG-1000PL-1550 |
1550 |
＜±30 |
＜5 |
20 |
＜1 |
60 |
50 |
|
| ※光出力：コリメート出力 |
| |
| |
|
 |
|
|
|
|
