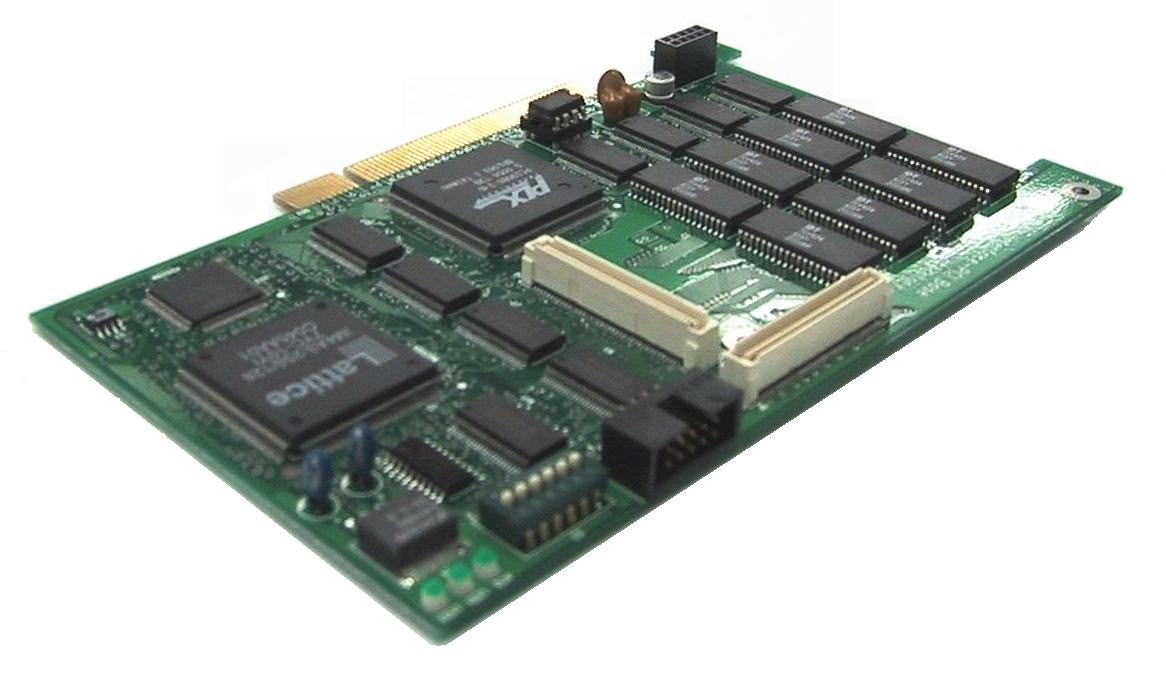

| ・インターフェース部はドーターモジュール（DIFシリーズ）との組合せにより、 様々な画像入力インターフェース・高速データ転送インターフェースとして 使用可能。 ・トリガー入出力機能、任意使用可能なステータススイッチ、モニターLED搭 載。 ・インターフェース部に依存しないフレキシブルAPI搭載によりより柔軟なアプリ ケーション構築が可能。 ・2MByte x 2Bankの大容量バッファを搭載し、取得データの取りこぼし、PCIバ ス転送効率を飛躍的に改善しながら連続運転が可能。 ・PCIバスへDAM転送機能により、最大132MByte/secのデータ転送が可能。 |
||
|
 |

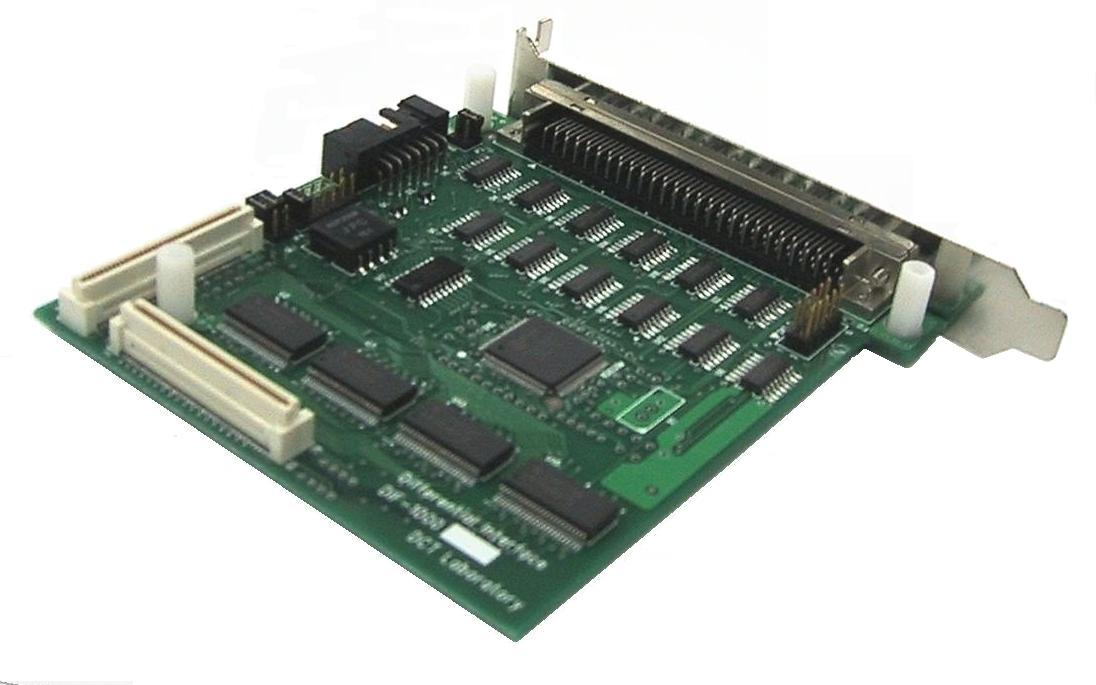

| ・ドーターモジュール（DIFシリーズ）化されたインターフェースモジュール構成 により、装置制御環境を変えることなくドーターインターフェースを選択するこ とが可能。 ・RS422またはLVDSの2種の差動入力を選択可能 ・様々なデジタルカメラインターフェースに対応でき、高速32bitデジタル入力ボ ードとしても使用可能。 ・汎用DIｘ4bit、DOx4bit トランジスタ出力ｘ2bitの周辺制御インターフェースを 搭載 ・40MHzの高速クロックに対応 ・32bitデータのデジタル差動入力インターフェース |
||
|
 |

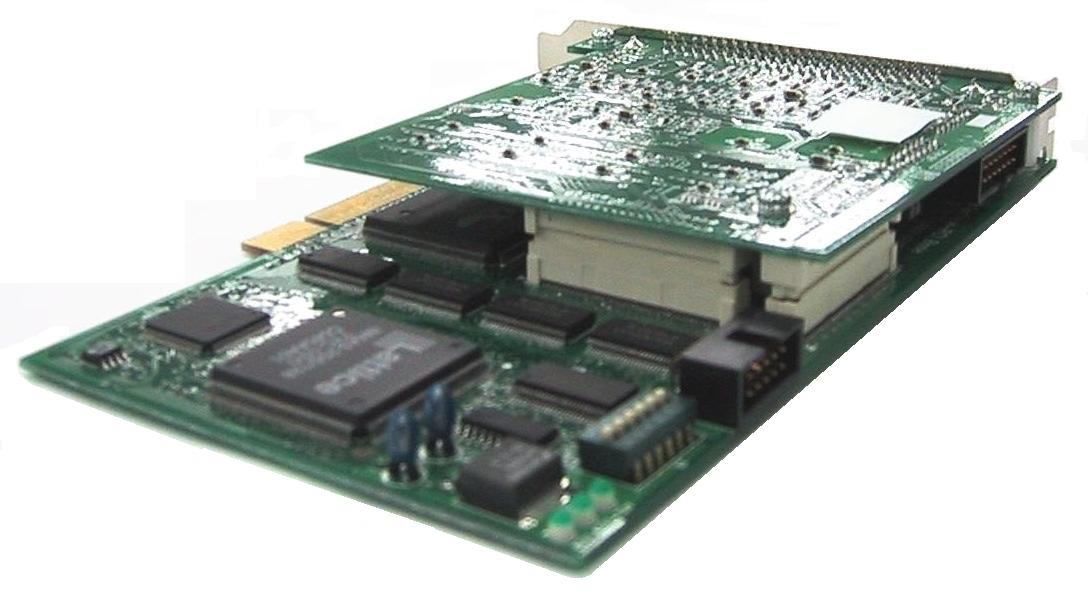

| ・フレキシブル画像 I/F PCIボードは、装置案件にあわせた様々なカメラに追 従するドーターボードとそれを柔軟にアタッチメントできるベースボードで構成 ・カメラ I/Fを独立、共有化できるベースボード構成により、ソフトウェア開発環 境下を飛躍的に共通化することが可能。 ・今の高速化が進むPCや、高性能なライブラリ郡を生かすスマート＆シンプル なハードウェア構成。 ・画像処理ユニットの開発の負担軽減・効率よい資産蓄積・低コスト・短納期化 に貢献。 ・PCI市場に多く浸透したPLX社製のPCIイニシエータチップを採用。 |
| |
 |
