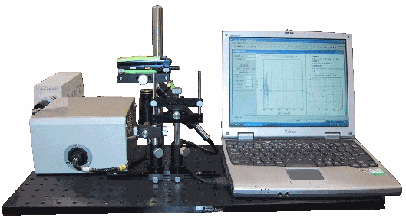

キャビネット色彩検査装置

デジカメや携帯電話などの樹脂の表面塗装色を精密に計測します。
高精度分光器の採用で対象物の微妙な色の違いを計測します。
計測対象物をセットするだけの非接触で簡単に計測することができます。
たくさんの色見本を保管、管理する必要はもうありません。


特徴
安全な計測を保証するため、白色校正を常に自動で実行します。
色見本でデータを取り込むことで、簡易に判定することが可能です。
判定機能にあらかじめ設定した色範囲をもとにOK、NG判定をします。

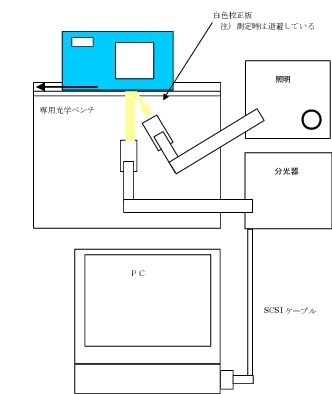

概略図


基本仕様
受光素子 NMOSリニアイメージセンサー:256チャンネル
光学配置 ツェルニターナ型
分光手段 平面グレーティング
測定波長範囲 300-800nm
波長精度 ±1um
波長分解能 4um(FWHM)
測定時間 1秒から3秒(サンプリング回数による)
測定用光源 ハロゲン照明
測定径/照明径 約Φ10mm
添付品 専用光学ベンチ、照明装置、分光器、SCSIケーブル、PC本体
繰り返し精度 分光反射率(x,y)σ
電源 AC100V
色計測アプリケーション
LEDなど色計測にも使用できます。
